圓盤干燥機

產品特性

圓盤干燥機不僅外殼可進行加熱，同時內部盤片也進行加熱，大大增加干燥面積，提高熱效率，確保物料的充分烘干。

該產品有以下特點：

1、采用蒸汽傳熱介質，既可用于半干化工藝，也可用于全干化工藝，系統簡單，輔助設備少。

2、設置空氣補給口使尾氣排放更加順暢，尾氣處理系統負荷少。

3、可靠性高，持續運行性好，可晝夜運轉，適用于長時間大處理量的物料干燥。

4、蒸汽與物料不接觸，尾氣中不溶性氣體量少，可以入爐焚燒，二次污染少。

5、運行時氧含量、溫度和粉塵濃度低，系統安全性好。

6、干燥機通過外殼壁、中空軸及每個豎立圓盤的左右兩面進行傳熱，傳熱面積大，結構緊湊，外形尺寸小。

7、干燥機內部物料為濕物料，為防止物料粘結在轉盤上，在外殼內壁有固定的較長刮刀，伸到圓盤之間的空隙，起到攪拌物料，清潔盤面的作用。物料經破碎和攪動后，成均勻顆粒狀，有利于進一步處置。

8、采用低溫熱源（≤180℃）加熱，圓盤上的物料在停止時不會過熱，再次啟動不受影響。

9、物料處理負荷大，即使進料不均勻也能保證平穩運行，內部運行阻力小，設備能耗低。

工作原理

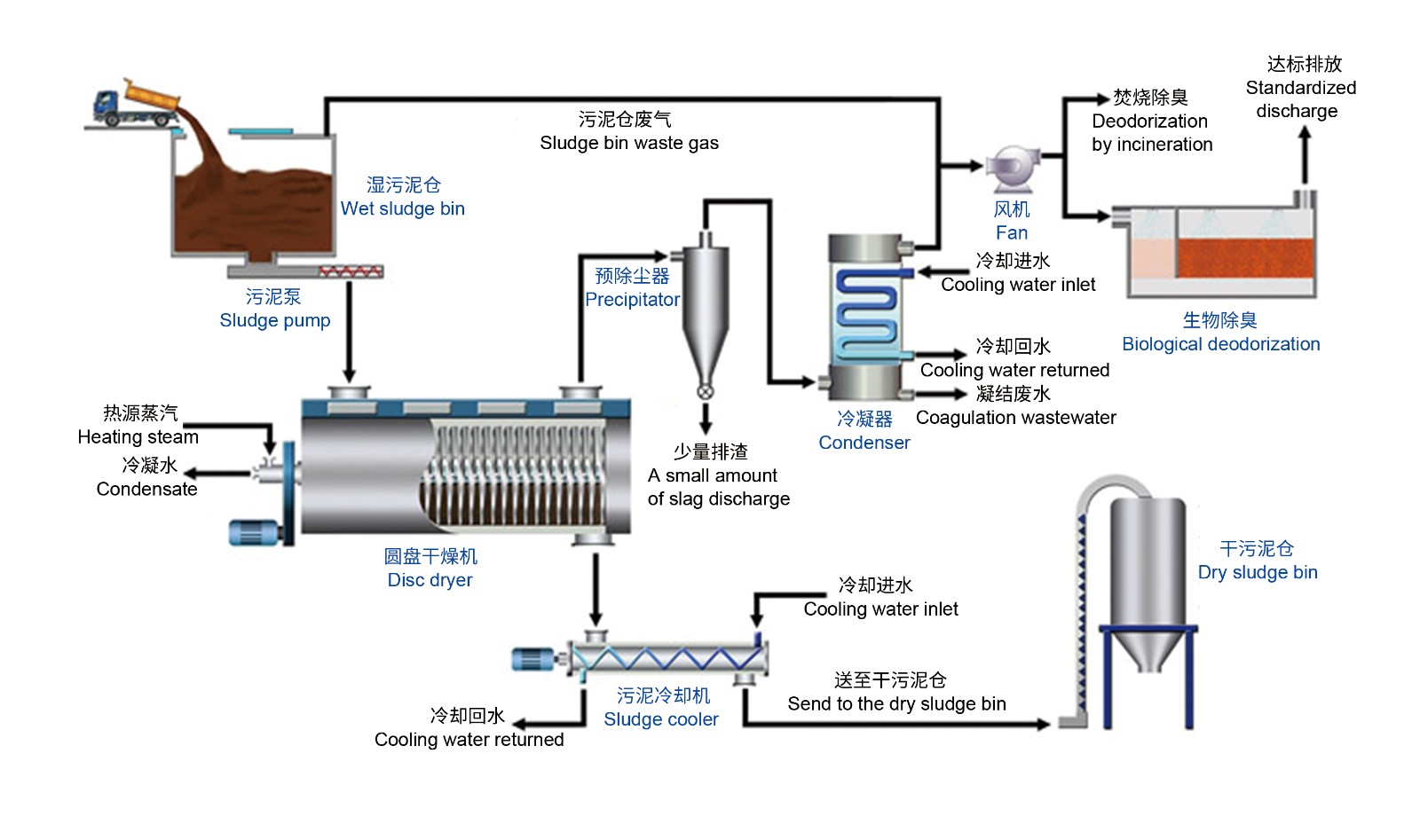

物料由進料口送入干燥機，工作介質在外殼和空心軸之間流動。通過夾套、空心軸和軸上焊接的空心盤片傳輸熱量，物料被間接加熱干化，產生的水蒸汽聚集在干燥機的穹頂，由載氣口帶出干燥機。空心盤片與軸完全垂直，通過盤片上的推進/攪拌器的作用，對物料進行攪拌、推進，不斷更新干燥面，從而實現干燥的目的。用蒸汽間接加熱，通過攪拌物料使水分更快蒸發，進行干燥。

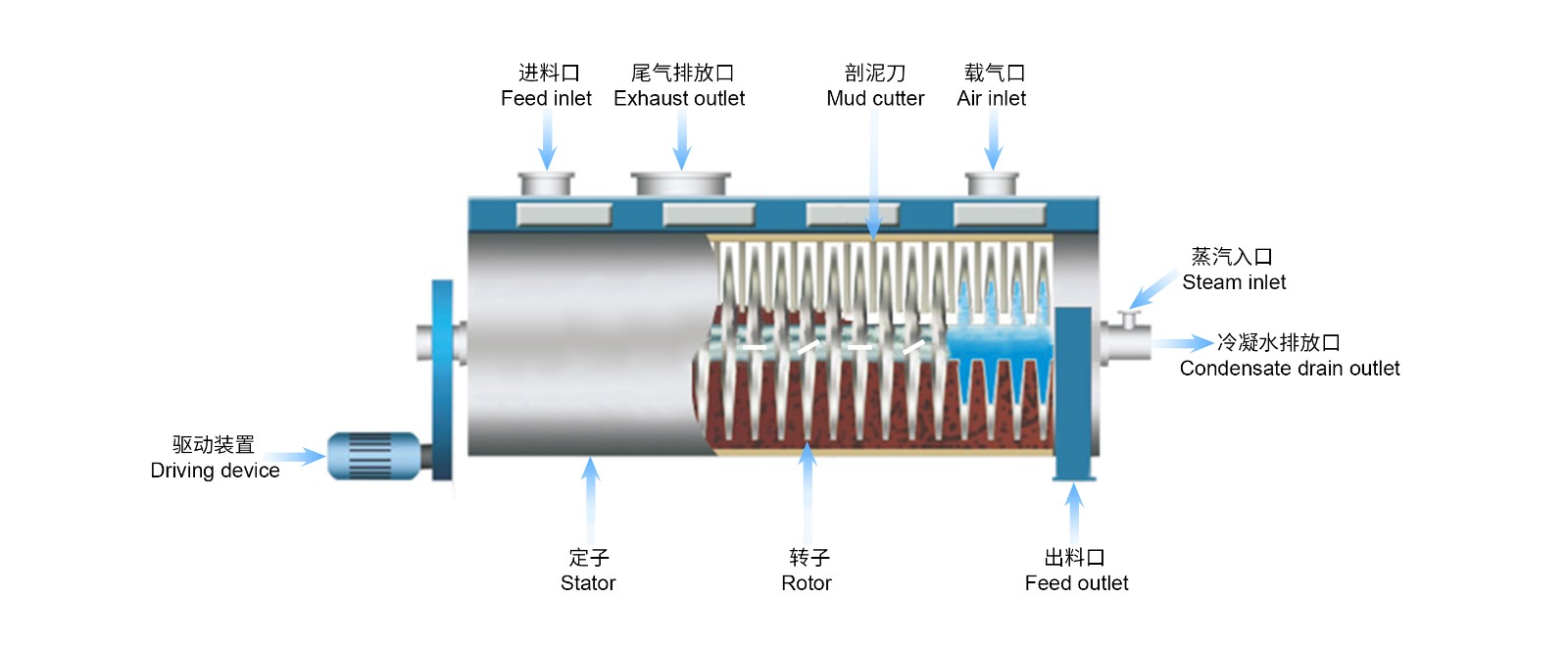

定子：干燥機的定子形狀為筒形，頂部設有穹頂，為載氣和水蒸氣提供容積和空間，并設有尾氣出口和檢修窗口，方便設備維護檢修。定子端板采用法蘭安裝，便于檢修，同時端板也用于固定轉子的軸承。

轉子：整臺干燥機的承載部分，由一根中空軸和一組中空的圓盤組成。為提高圓盤的堅固性，空心內腔按環形布置幾組支撐桿。在圓盤的外邊裝有推進/攪拌器，同時起到推進和攪拌物料的作用。

驅動裝置：由嵌入式減速箱，耦合器和電機等組成。
